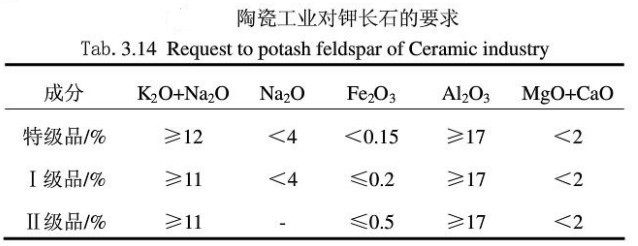

隨著工業(yè)的發(fā)展，非金屬原材料得到了越來越廣泛的應(yīng)用，同時對其質(zhì)量的要求也不斷提高。我國很多非金屬礦往往由于Fe2O3含量超標(biāo)，無法高效利用，嚴(yán)重影響礦山綜合經(jīng)濟效益。長石是一種重要的非金屬原料，我國境內(nèi)蘊藏豐富的長石原料，而往往長石中Fe2O3含量超標(biāo)，嚴(yán)重影響長石的有效開發(fā)利用，陶瓷工業(yè)對鉀長石的要求見下圖。

高梯度磁選機采用了含有導(dǎo)磁的不銹鋼棒、鋼板網(wǎng)或鋼毛的分選腔，在強磁場中形成高梯度磁場，從而具有很高的磁力，使一些含鐵弱磁性礦物能與長石有效地分離，因此是對長石粉進(jìn)行除鐵的有效設(shè)備。由經(jīng)過高梯度磁選后的長石粉成瓷試驗結(jié)果可見，經(jīng)過高梯度磁選除鐵后的長石粉作釉料時，燒成的陶瓷釉面沒有黑色鐵斑點，提高了瓷器的等級。而未經(jīng)磁選的長石粉作釉料時，即使其鐵含量很低，有時也會在瓷器表面形成黑色斑點。高梯度磁選對長石粉質(zhì)量的提高起著重要作用。

為了綜合考察永磁高梯度磁選機的試驗效果，對廣東某長石礦進(jìn)行了除鐵試驗并與Slon型脈動高梯度磁選機的除鐵效果進(jìn)行對比。礦樣為灰白色塊狀，二氧化硅含量為89%，含鐵1.5%，除鐵合格后將使用于制造瓷磚。

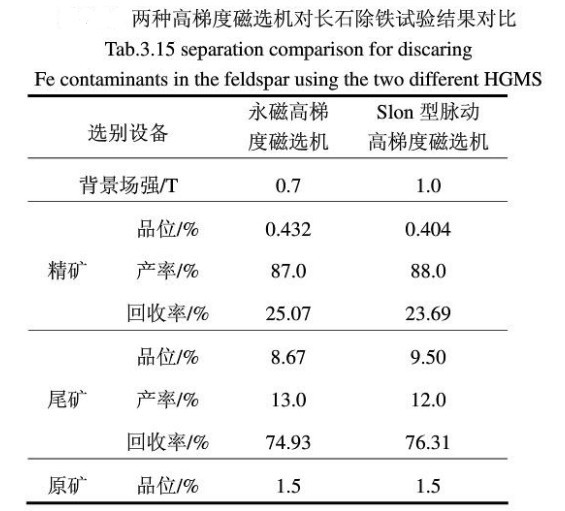

礦樣屬于易碎性礦石，使用顎式破碎機破碎至3mm以下，再使用瓷球磨機進(jìn)行磨礦，在磨礦時間為20分鐘時，獲得了-0.074mm粒級占75.5%的物料，分別使用永磁高梯度磁選機和Soln型脈動高梯度磁選機對物料進(jìn)行選別，由于入選料漿粘度較大，沉降很快，試驗過程中添加一定量的硅酸鈉以保證礦漿充分分散，試驗結(jié)果如下圖所示：

從表中可以看出，永磁高梯度磁選機對長石礦中鐵礦物的回收達(dá)到了約75%，而工業(yè)下班原料中要求含鐵低于0.5%，試驗結(jié)果基本滿足了工業(yè)要求，說明永磁高梯度磁選機在非金屬礦除鐵過程中也有較好的效果。

轉(zhuǎn)載請注明來源：susandetomi.com
